Drilling & Piling: Trimble Groundworks

Effektiv bore- og rammemaskiner med Trimble 3D maskinstyring

Maskinstyring til bore- og rammemaskiner

Trimble Groundworks er den integrerede platform til bore- og nedramningsaktiviteter. Trimbles avancerede positioneringsteknologi hjælper med at øge sikkerheden, nøjagtigheden og effektiviteten af bore- og pælearbejdet. Systemet er udviklet på grundlag af forløberen for det velafprøvede system Trimble DPS900 og benytter den samme sensorteknologi, og de samme data kan bruges som med DPS900.

Trimble Groundworks er et GNSS 3D maskinstyringssystem til eftermontering på bore- og rammemaskiner fra førende producenter. Maskinstyringen navigerer borehovedet eller rammen til den nøjagtige position og reducerer omkostningerne til opmåling til et minimum. Groundworks logger alle bore- og pæleramningsoperationer og giver derfor et godt overblik over det allerede udførte arbejde. Tidskrævende efterarbejde, f.eks. på grund af manglende pæle eller borehuller, undgås, fordi fejl vises direkte på displayet. At arbejde uden afsætningspæle sparer også materiale og bidrager til større bevægelsesfrihed og sikkerhed på byggepladsen.

Trimble Groundworks øger præcisionen og kvaliteten af bore- og pæleramningsarbejdet, fejl og kostbart efterarbejde undgås, og i sidste ende øges rentabiliteten. Jordarbejde følger IREDES-standarden (International Rock Excavation Data Exchange Standard).

Groundworks er en del af Trimble Connected Site-porteføljen og er en integreret løsning, der forbinder kontor og byggeplads.

Fordele

  • Bor til nøjagtig den ønskede dybde. Auto-stop-funktionen forhindrer over- eller underboring og reducerer slid på maskinen, maskineboremaskiner og hammer.
  • Tidsbesparelse: Naviger hurtigere mellem borehullerne i henhold til boreplanen.
  • Til sprængninger leverer Groundworks boreplaner i et ensartet mønster for at opnå bedre overflader og optimal fragmentering af sten til transport.

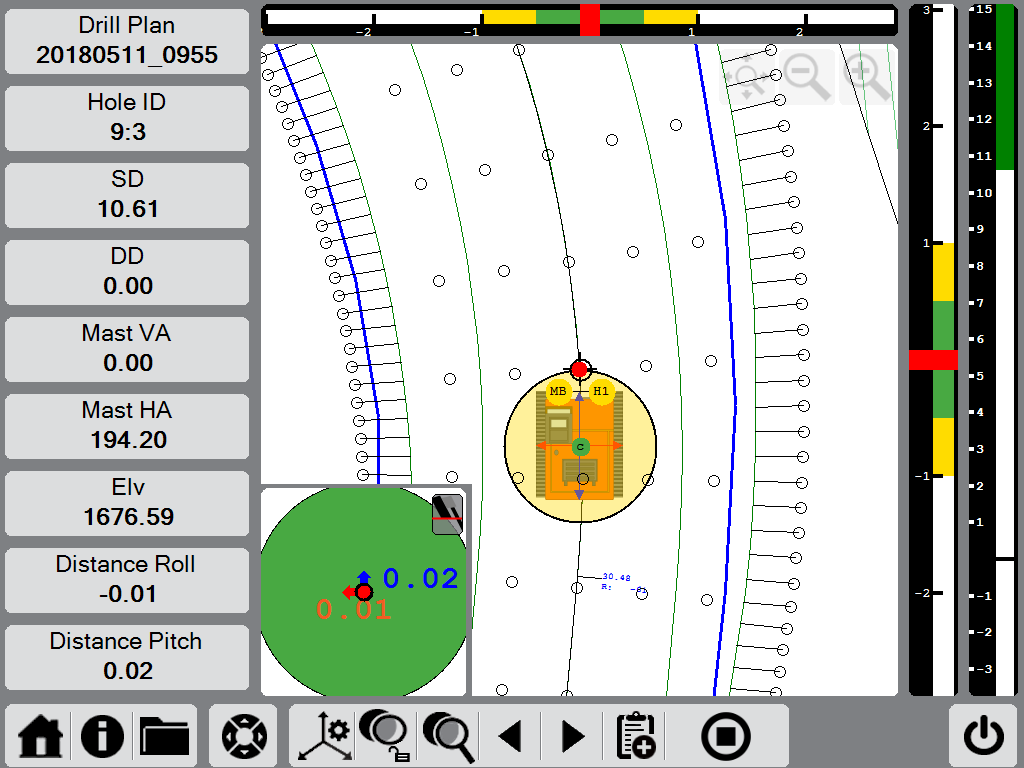

  • Præcision: Nøjagtig beregning af boredybde, retning og borehul fra alle retninger hjælper med at undgå fejl og omarbejde
  • Sikkerhed: Groundworks viser operatøren blinde vinkler og advarer ham, hvis han arbejder på det forkerte sted
  • Begrænset behov for landmålere og afsætningspinde, især når der bores i en vinkel
  • Lav design på stedet uden at skulle på kontoret
  • Rapporter om boringens produktivitet og kvalitet
  • Færre ture til byggepladsen ved at synkronisere data direkte til kontoret via Wi-Fi eller mobiltelefoni

Anvendelse

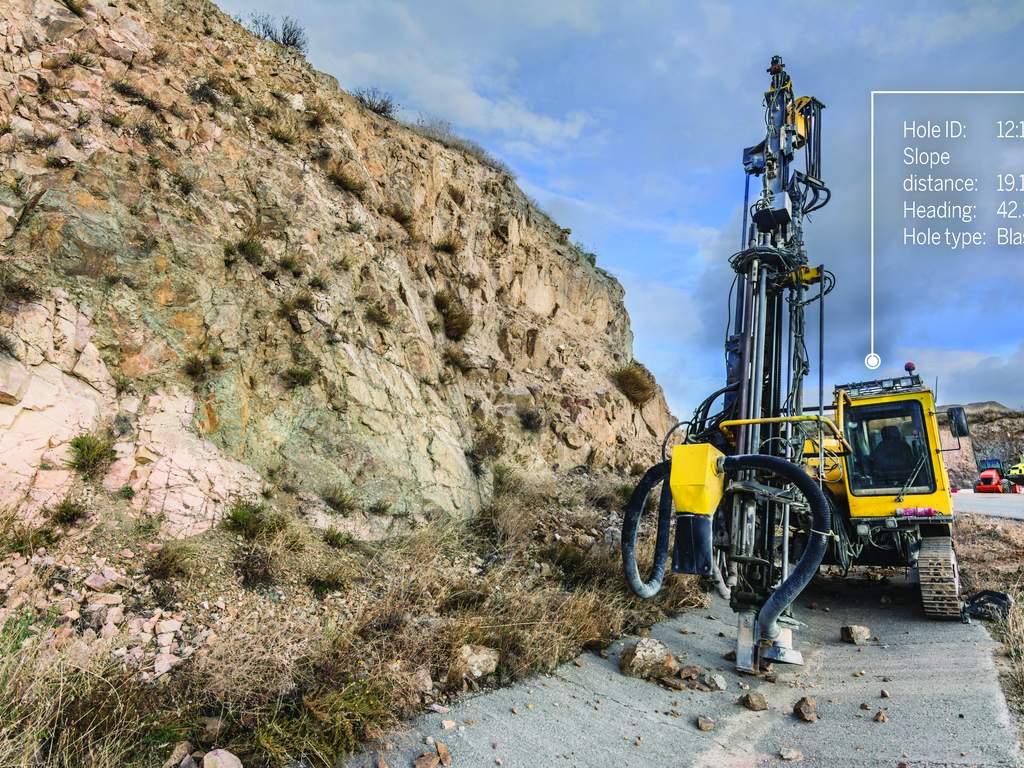

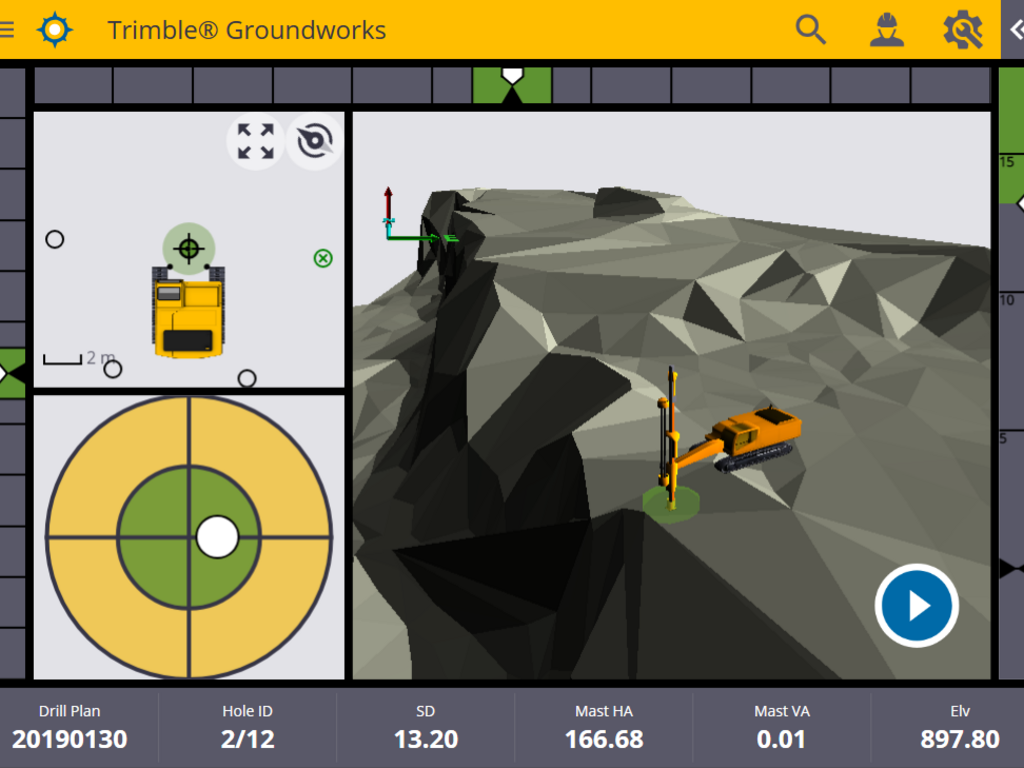

  • Boring af sprænghuller
  • Boring af huller til pæle
  • Anker-/monopælsboring
  • Dræninstallationer

Kompatibel med følgende producenter

  • AMV
  • Bburg
  • Epiroc (FlexiRoc CAN og UDP, Pit Viper, ROC RCS4, SmartRoc)
  • IHC
  • Liebherr

Fordele

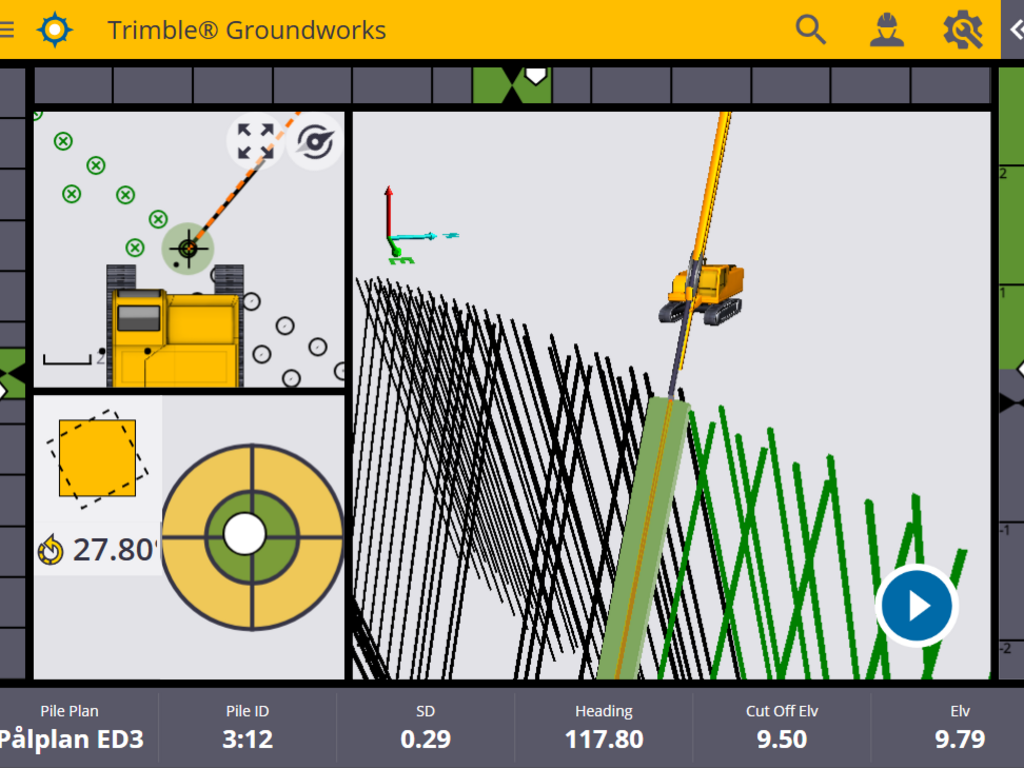

  • Høj præcision i placeringen: Dyrt efterarbejde er udelukket, fordi pælene anbringes direkte på den nøjagtige position, selv uden pinde.
  • Kør præcist til den definerede dybde med Auto Stop.
  • Tidsbesparelse: Hurtigere navigation til pælepositionen i henhold til planen
  • Mindre tid og færre omkostninger til opmålingspersonale og afmærkningsmateriale
  • Logning af data om antal slag og konstruktionsstatus under drift
  • Sikkerhed: Groundworks viser maskinføreren blinde vinkler og advarer ham, hvis han arbejder på det forkerte sted
  • Færre ture til byggepladsen gennem direkte datasynkronisering til kontoret via Wi-Fi eller mobilradio

Anvendelse

  • Forbedring af jord
  • Pælefunderinger til søs og landindvinding

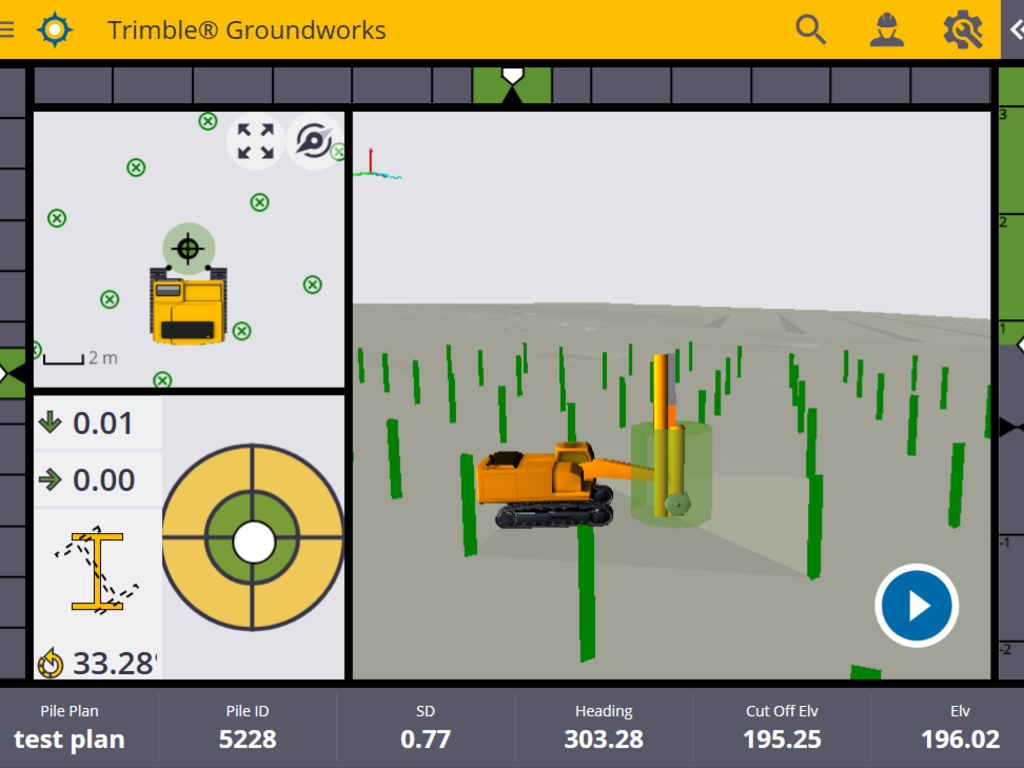

  • Opførelse af bygninger eller opførelse af solcelleparker

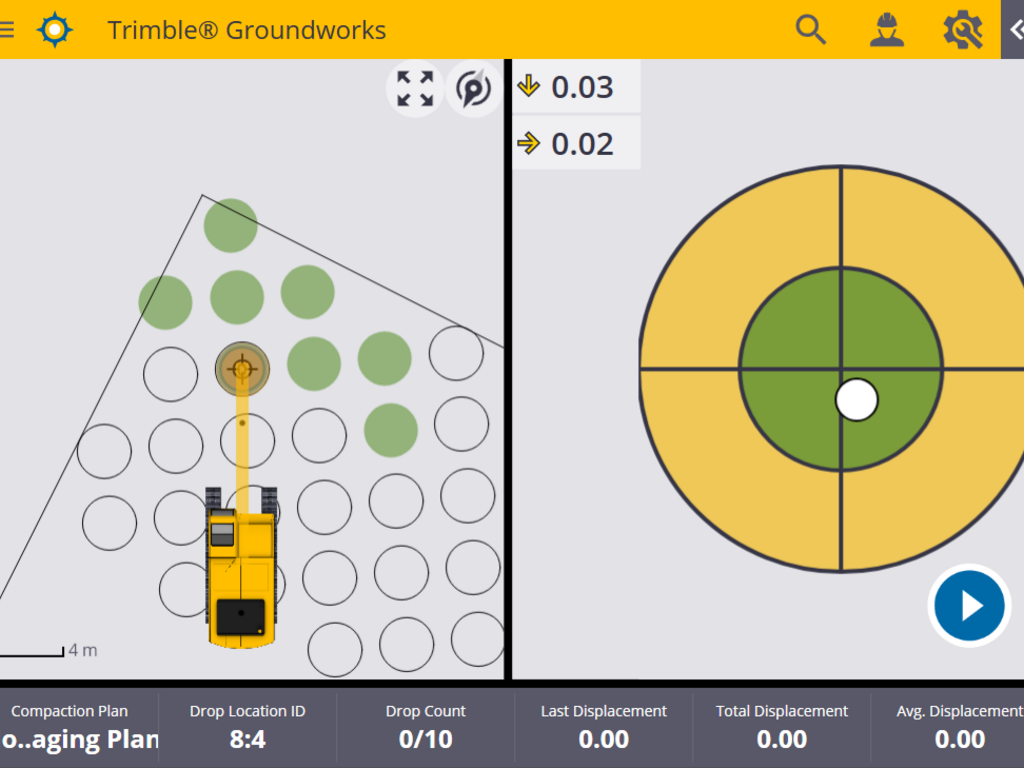

  • Dynamisk jordkomprimering

Kompatibel med følgende producenter

  • HMC
  • IHC
  • Junttan
  • Liebherr
  • Vermeer

Smart og hårdfør hardware til alle maskiner

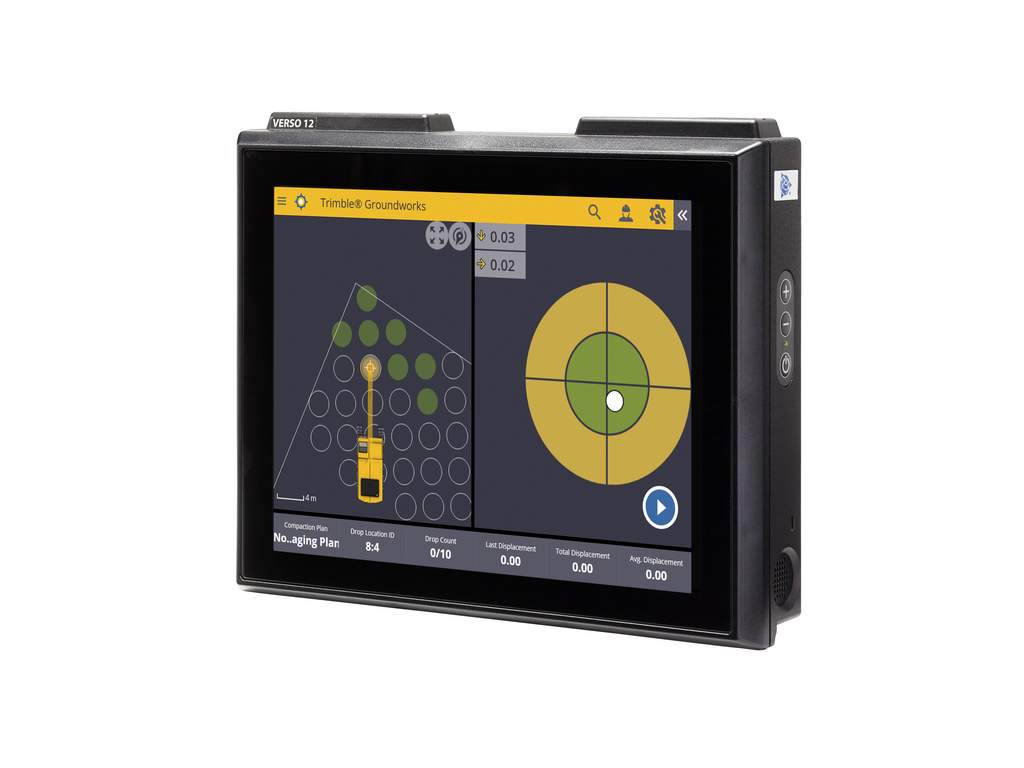

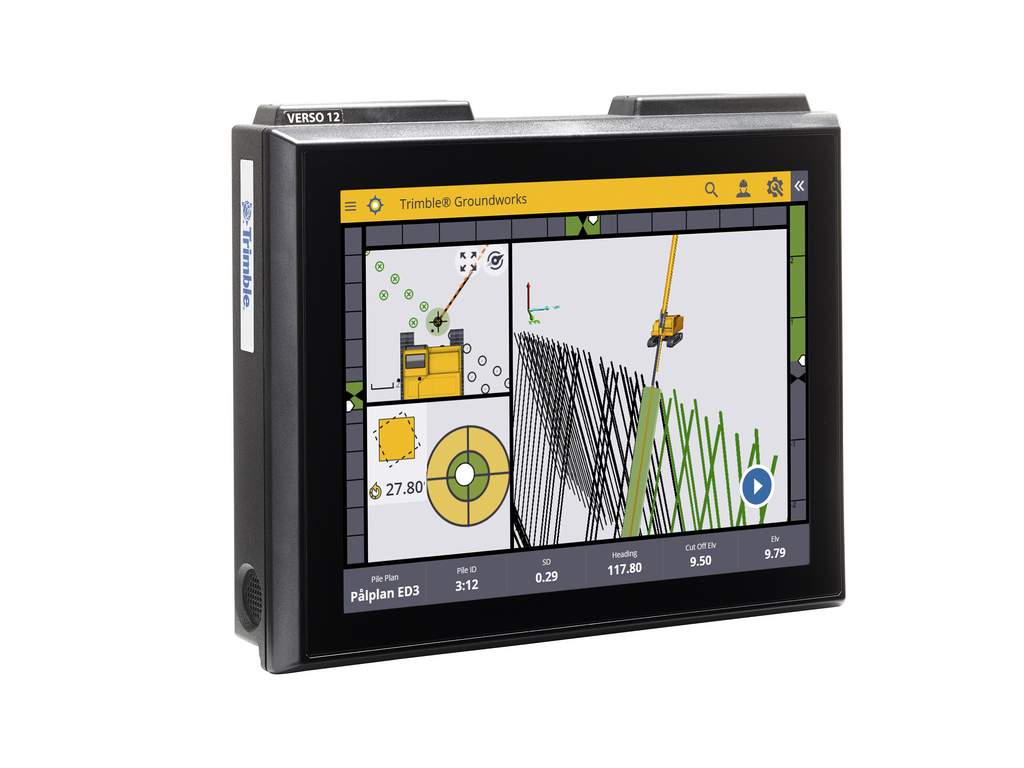

Trimble VERSO 12 Display: Dine maskiner kan være i drift 24/7 med den robuste og fuldt forbundne Trimble VERSO 12" skærm og Trimble Groundworks software. Den letlæselige touchskærm gør navigationen enkel og hurtig.





Trimble-antenner og -modtagere muliggør 3D-positionering med centimeterpræcision. Udstyret har vist sig at være robust nok til at modstå stød og vibrationer fra bore- og rammemaskiner.  Hvis der ikke er nogen eller begrænset GNSS-modtagelse, kan borehullerne også registreres i 2D.

Trimble-sensorer giver dig mulighed for helt præcist at styre mastens hældning og boredybde og automatisk stoppe boringen eller pælefunderingen ved måldybden. Groundworks kan dog også betjenes med 2D-styringer fra andre producenter.
