>Augmented Reality med Trimble SiteVision
Augmented Reality med Trimble SiteVision

Præcision: Integrering af 3D-planoplysninger i det virkelige terræn

Trimble SiteVision

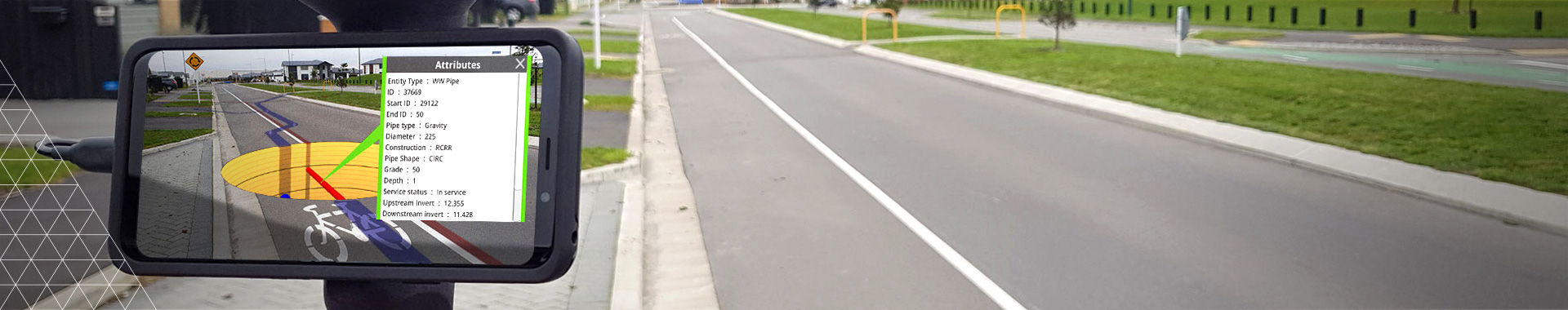

Augmented reality-system fra Trimble: Integrering af terrænmodeller i det virkelige miljø med høj præcision

Med Trimble Site Vision kan planlæggere, byggeledere og entreprenørerne integrere digitale terrænmodeller og plantegning i det virkelige terræn og den virkelige situation på byggepladsen. Augmented Reality-systemet bruger Trimble Catalyst-soft GNSS-modtageren i kombination med Google ARCore-teknologi til at skabe en meget præcis, virtuel gengivelse af 3D-modeller i det virkelige terræn.

Trimble SiteVision er også tilgængelig til Windows med TSC7- eller T7-feltcomputerne i kombination med SPS986 GNSS-antennen med tiltkompensation.

Med funktionen "Målepunkter" kan brugeren tildele symboler til målepunkter. Denne funktion hjælper med at visualisere byggemodeller i marken. En landmåler eller arkitekt på en byggeplads kan f.eks. visualisere forskellige punkter med symbolerne for at få en idé om, hvordan designet passer ind på det pågældende sted, eller for at identificere potentielle problemer på forhånd.

Denne funktion er f.eks. nyttig til forberedelse af byggepladsen og planlægning af logistikken på byggepladsen. Modelsymbolerne kan f.eks. bruges til at visualisere vejledningssystemer for trafikken på byggepladsen, f.eks. barrierer, kegler, skilte eller infrastruktur såsom master, lanterner eller lignende. Desuden kan symbolerne drejes for at skabe et specifikt perspektiv.

Der findes et standardmodelbibliotek i SiteVision-programmet. Brugeren kan downloade yderligere symboler fra 3D-galleriet i SketchUp eller oprette egne symboler i SketchUp.

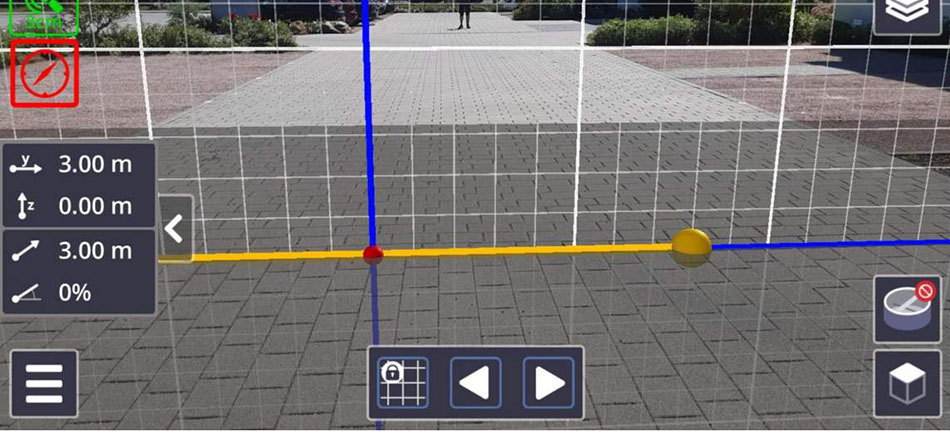

Brugerne kan måle linjer og områder både horisontalt og vertikalt. SiteVision-appen giver også brugeren mulighed for at bestemme den samlede længde af en polygon. Desuden beregnes det areal, der opstår ved at forbinde disse punkter.

Denne applikation kan f.eks. være nyttig til at bestemme længden af vejanlæg og fastsætte de påkrævede arealer, til at beregne trafikarealer eller lodrette vægarealer for konstruktioner.

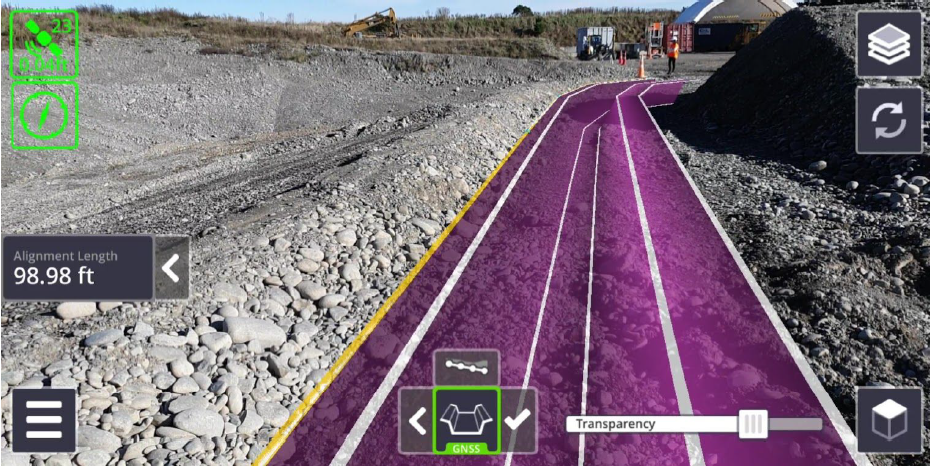

Med denne applikation kan brugeren oprette profiler af grøfter, veje, dæmninger eller udgravninger i marken og generere en datamodel.

Brugeren kan derefter visualisere modellen i det virkelige miljø. Filformatet er kompatibelt med Trimble Earthworks og kan konverteres til maskinen ved hjælp af File Flipper-softwaren.

Eksempler på denne anvendelse omfatter udformning af en grøft, der skal udgraves for at flytte rør fra en foreslået bygning til en eksisterende kloak, eller etablering af en dæmning til et eksisterende regnvandsbassin.

Dette nye program giver brugeren mulighed for at skabe flade overflader, både vandrette og skråtliggende. Med denne funktion kan design af byggeplader eller områder med tværskråninger til udjævning skabes på stedet og passe ind i omgivelserne. I lighed med programmet Infield Design er designet kompatibelt til brug på Trimble Earthworks-maskiner.

Med Layer Manager kan tegningslagene vises enkeltvis lag for lag eller kombineres. På denne måde kan elementerne vises individuelt og lægges oven på hinanden, efterhånden som brugeren har brug for oplysningerne.

Holder styr på dokumentationen

3D-modellerne af terrænformer eller strukturer vises sammen med kamerabillederne af den virkelige situation på skærmen på en realistisk og præcis måde. Planlæggere, kunder og førere kan sammenligne modellerne med den faktiske situation, vurdere byggeforløbet eller identificere potentielle problemer og tage højde for dem i planerne i god tid.

Med SiteVision kan brugere og kunder forstå nye strukturer, eksisterende underjordisk infrastruktur eller den fremtidige form af terrænoverflader uden at skulle fortolke tegninger eller kort. De eksisterende terræn- og indlejrede modeller kan ses fra enhver vinkel og position. Med augmented reality bliver planerne virkelige i forbindelse med det eksisterende miljø.

Trimble SiteVision tilbyder unikke fordele:

  • Se det, du ikke kan se: Hvor er den eksisterende underjordiske infrastruktur?
  • Se fremtiden: Hvordan ser den nye bygning ud i forhold til de eksisterende omgivelser?
  • Geodætisk visning: Hvordan kan jeg nemt fortolke 3D-data?
  • Forbedre forståelsen: Udform dine konstruktioner på stedet med udgangspunkt i, hvor konstruktionsdetaljerne befinder sig.
  • Del dine tegninger, der er designet på stedet, med Trimble Connected Site, så du kan dele dem med teamet

Anvendelse

Inddrag kunderne

Inddrag kunderne

Dine kunder vil lettere forstå dine planer, hvis du forklarer dem ved hjælp af 3D-dataene i augmented reality-visningen. Det gør det lettere at drøfte foreslåede designs eller ændringer og undgå misforståelser.

Planlægning af vejbyggeri

Planlægning af vejbyggeri

Hvordan påvirker den planlagte vej det omkringliggende område? Brug SiteVision til at visualisere design, kryds og belægningsværdier og deres indvirkning på det omkringliggende område.

Påvisning af inspektion og byggeriets fremskridt

Påvisning af inspektion og byggeriets fremskridt

Hvordan skrider byggeriet fremad på stedet? Brug SiteVision til at visualisere planlagt arbejde og udføre inspektioner.

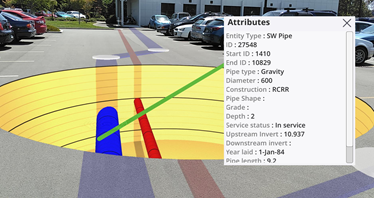

Visualisering af nedgravet infrastruktur

Visualisering af nedgravet infrastruktur

Hvor er den eksisterende infrastruktur, som jeg ikke kan se? Brug SiteVision til at kortlægge underjordisk og dermed usynlig infrastruktur. Visualisere placering, størrelse og karakteristika for underjordisk infrastruktur som f.eks. vand-, el-, gas- og telekommunikationsledninger.

Visualisering af bygninger

Visualisering af bygninger

Hvordan ser den nye bygning ud i forhold til eksisterende? Med SiteVision kan du visualisere installationer og infrastruktur over jorden, f.eks. overkørsler, broer, tunneller og bygninger.

Landskabsarkitektur

Landskabsarkitektur

Hvordan passer mit design ind i det eksisterende miljø? Brug Sitevision til at visualisere landskabsdesign og bygningsstrukturer i et eksisterende miljø.
