>Trimble Earthworks Dozer
Trimble Earthworks Dozer

Den nye generation af maskinstyring der gør arbejdet mere produktivt

Maskinstyring til dozer

Udfør jordarbejde mere produktivt og effektivt med dine dozere. Trimble-teknologier tilbyder dig løsninger til alle formål. De innovative produkter af høj kvalitet giver dig mulighed for at arbejde mere præcist i næsten afsætningsfrie miljøer. Forøg din produktivitet og dozerens ydeevne med effektive netværksteknologier og enkel styring.

Opsætningen af vores systemer er mulig for alle maskinproducenter.

GNSS styring uden master

Trimble Earthworks maskinstyringsplatformen til dozere gør det muligt at udføre en større arbejdsbyrde på kortere tid og med den højeste præcision. Ved at montere satellitmodtagerne på taget har føreren altid et frit synsfelt. Når han arbejder på trange steder, er fører desuden ikke hæmmet af master og begrænses ej i at bevæge bladet opad. Med den nye konfiguration er de værdifulde modtagere nu bedre beskyttet, og de kan fjernes og geninstalleres meget nemmere, når der skiftes maskine.

UTS-Styring for højeste præcision

Med maskinstyring via Universal Total Station kan arbejdet udføres mere præcist og især i områder, hvor der ikke er satellitmodtagelse eller ikke er ideel på grund af vegetation, bjerge eller bygninger. UTS-styringen tilbyder også nogle nyttige funktioner til maskintracking. Føreren bliver advaret, når udsynet til prismen er skjult, når UTS'en ikke længere er tilstrækkelig nøjagtig, eller når det ikke længere er rimeligt at bruge UTS'en, fordi den maksimale afstand er overskredet. I dette tilfælde kan føreren skifte til en anden, tættere UTS og fortsætte arbejdet uden afbrydelse. Denne funktion er især nyttig på større byggepladser, hvor der arbejdes over længere afstande, eller hvis sigtelinjen til UTS'en er afbrudt på grund af terrænets form eller i tunneller. UTS-konfigurationen understøtter arbejde med 6-vejs skjolde med den aktuelle version.

Intuitiv software, robust hardware

Trimble Earthworks Grade Control-appen kører på den nye 10-tommer (25,7 cm) Trimble TD520 touchscreen med Android platform. Softwaren er udviklet i samarbejde med brugere af maskinstyringssystemer over hele verden. Resultatet er en brugeroptimeret grænseflade, der giver maskinførerne mulighed for at maksimere deres maskiners ydeevne.

Med Earthworks-appen er det nemt at lære. Appen tilbyder farverig 3D-grafik, naturlig interaktion, betjening og intuitive funktioner, der nemt læres. Med valgfrie og individuelt justerbare visninger kan grænsefladen tilpasses optimalt til førerens behov.  Brugeren kan vælge de visninger, som han kan arbejde bedst med og opnå den højeste produktivitet.

Earthworks dozer med automatik

Earthworks til dozer er et fuldautomatisk 3D-maskinstyringssystem. Trimble Earthworks til dozer-bladstyresystemet giver fuldautomatisk styring af bladets langsgående og tværgående hældning. Maskinføreren behøver kun at koncentrere sig om selve materialet og kan arbejde med en høj niveau præcision. Den ønskede terrænkontur skabes om muligt i én arbejdsgang. Det klassiske opmålingsarbejde, den langsomme fremgangsmåde til den endelige form og efterbearbejdning er dermed helt udelukket.

Eftermontering

Earthworks og den automatiske bladstyring kan også eftermonteres på eksisterende maskiner.

Komponenter

Elektronisk kontrolenhed EC520

Elektronisk kontrolenhed EC520

Computerenheden er adskilt fra displayet, men er stadig installeret på maskinen. Betjening og konfiguration sker via Earthworks-appen på TD520 Android-skærmen, og GS520-sensoren for den øverste del af maskinen er integreret direkte i EC520. Den interne hukommelse på 4 GB giver tilstrækkelig kapacitet til maskindata og design. De nødvendige softwareopdateringer installeres nemt via Eartwhorks-appen på TD520.

Touchscreen Android Display TD520

Touchscreen Android Display TD520

TD520 skærmen med touchscreen kører Android 6-styresystemet og har 16 GB intern hukommelse. Touchskærmen på 10,1" med en opløsning på 1920 x 1200 pixels er meget let at læse selv i dagslys. Det anvendte Gorilla Glass og det robuste beskyttelsescover sikrer den bedst mulige beskyttelse. På bagsiden af TD520 er der et 8-polet stik, og strømforsyningen er ekstern. TD520 leveres med et års hardwaregaranti.

Sensor GS520

Sensor GS520

GS520 er en nyudviklet, hurtig og stabil 6-akses gyrosensor med en udgangsfrekvens på 100 Hz. Den kan monteres i alle retninger og er ca. 1/3 mindre end AS450-enheden. GS520 er varmebærende og kan bruges i vand med en dybde på ned til 1 m. Selv hammerarbejde er ikke noget problem for GS520. Der er et M12-stik på sensoren, og strømmen leveres via 9V - 32V DC. Den samme GS520-sensor anvendes i alle typer maskiner (gravemaskiner, dozere, gradere osv.).

Anvendelse

3D-systemet er særligt velegnet til nivelleringsarbejde for at skabe komplekse terrænkonturer.

  • Vejbygning
  • Grøfter og dæmninger
  • Rundinger
  • Højdeangivelser
  • Skævheder
  • Hældningsforskydninger

Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Med forudmontering / Trimble Ready får du muligheden for at opgradere dozeren med Earthworks eller GCS900 3D-systemet, hvis behovet opstår. Brug forudmonteret udstyr og gør din egen maskinpark fleksibel eller til at kunne tilbyde dine udlejningsmaskiner med forskellige løsninger.

Anvendelse

Formontering er særlig velegnet til:

Maskiner, der udlejes
Fleksibel brug i din egen maskinpark

Systemer

Earthworks

Ud over fordelene ved 3D-systemet tilbyder Earthworks en valgfri dozer-automatisering for højeste præcision og en betydelig stigning i produktiviteten.

3D-System GCS900

GCS900 gør det muligt at arbejde hurtigere, billigere og mere nøjagtigt. Den ønskede terrænkontur skabes i én arbejdsgang, og den klassiske opmåling, den langsomme tilgang til den ønskede målhøjde og efterbearbejdning er fuldstændig elimineret.

Komponenter

  • Maskinspecifik kabelføring
  • Beslag
  • Mast (uden mast med Earthworks)
  • Hældningssensor(AS450, 460, 400, RS 400 eller Earthworks EC520, GS520 og SNM 410)

Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Inddragelsen af positioneringsteknologi giver dig mulighed for at arbejde pålideligt i et miljø, der næsten er uden afsætningspæle. Styringen giver fleksibilitet ved jordarbejde med høj nøjagtighed og konstant kontrol af position og højde. Kontrolsystemet sammenligner konstant skærets position med terrænmodellen og viser føreren position, højde og tværhældning samt alle andre oplysninger. GCS900 kan fås med automatisk bladstyring som ekstraudstyr.

Anvendelse

3D-systemet er særligt velegnet til nivelleringsarbejde for at skabe enkle og komplekse terrænkonturer.

  • Vejbygning
  • Vedligeholdelse af veje
  • Udvindingsindustrien
  • Volde
  • Grøfter og dæmninger
  • Landbrug og skovbrug
  • Kurver
  • Krumninger
  • Højdeangivelser
  • Skævheder
  • Ændringer i hældningen



Konfigurationer

Single GNSS

MS992 GNSS-modtageren måler permanent den tredimensionelle position med en nøjagtighed på ±2,5 cm. Kontrolenheden i førerhuset sammenligner permanent den faktiske højde med målhøjden i den digitale terrænmodel.

Dual GNSS

Den dobbelte GPS-styring beregner en meget nøjagtig afstandsvektor mellem de to GPS-modtagere, hvilket muliggør en hurtigere og mere præcis styring af bladet på tværs af skråningen. Den automatiske bladstyring udføres fra en stående position uden behov for opstart.

Universal Totalstation

Positionering med totalstationen garanterer den højeste nøjagtighed til overfladekontrol og materialeinstallation og kan anvendes, hvor satellitmodtagelse ikke er mulig eller er forstyrret (beliggenhed i indre byområder, afskærmning af høje træer, tunneler, kløfter, bjerge eller lignende). UTS-totalstationen måler permanent den tredimensionelle position med en nøjagtighed på op til ±15 mm.

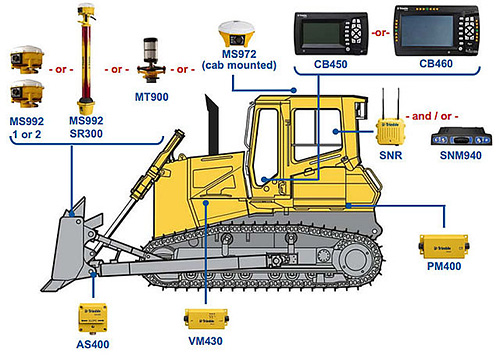

Komponenter


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



GCS900 2D-systemet er et ekstremt fleksibelt system til hældnings- og højdekontrol. Det giver mulighed for højderegistrering via laser eller ultralyd samt tværfaldstyring via en sensor eller en dobbeltmastløsning.

GCS900 2D-systemet kan opgraderes til et 3D-system.

Anvendelse

2D-systemet er særligt velegnet til nivelleringsarbejde for at skabe enkle terrænkonturer.

  • Vejbygning
  • Vedligeholdelse af veje
  • Volde
  • Grøfter og dæmninger
  • Landbrug og skovbrug

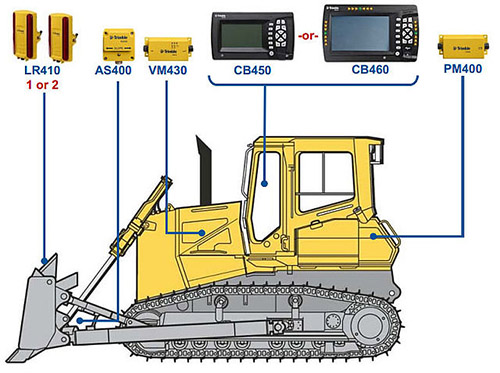

Komponenter

Konfigurationer

Basissystem med automatisk tværhældning

Der vælges en bestemt tværhældning i styreenheden, og hældningssensoren på bladet leverer permanent den faktiske hældning. På basis af disse sammenligninger styrer styreenheden automatisk de hydrauliske proportionalventiler på bladet.

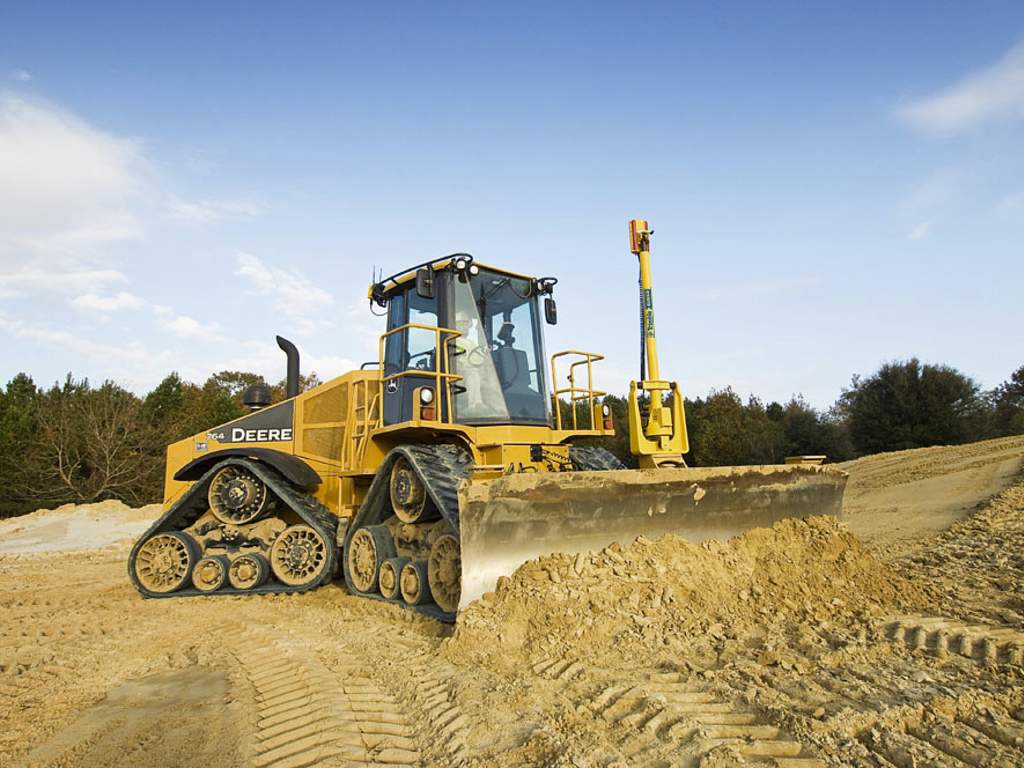

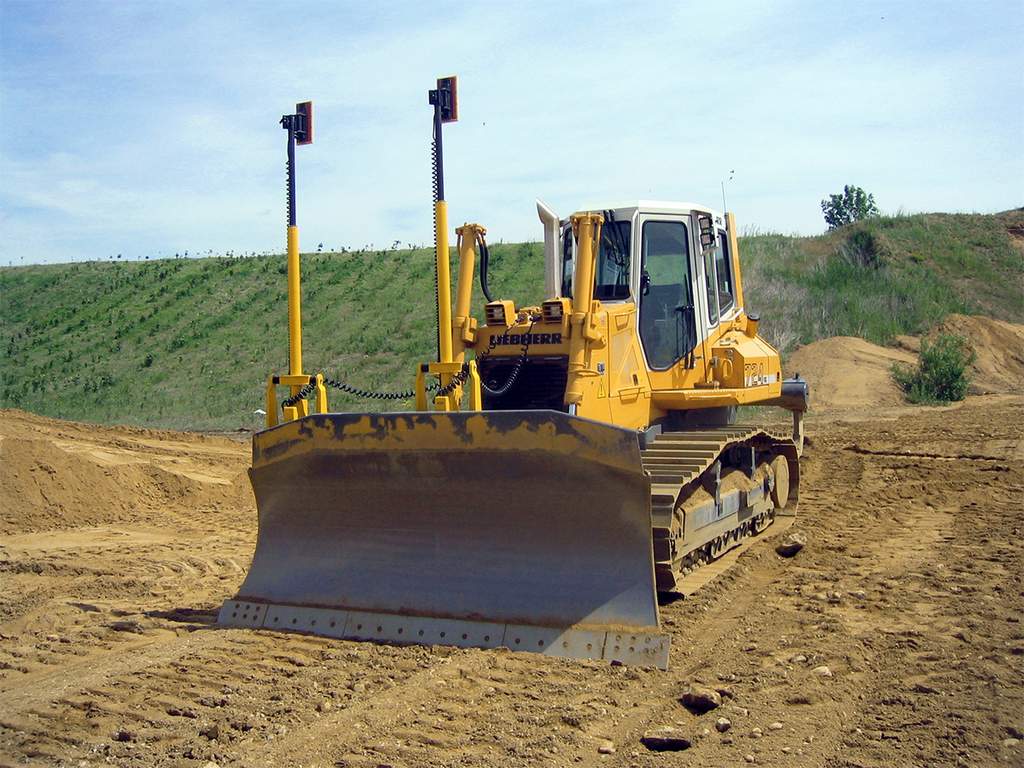

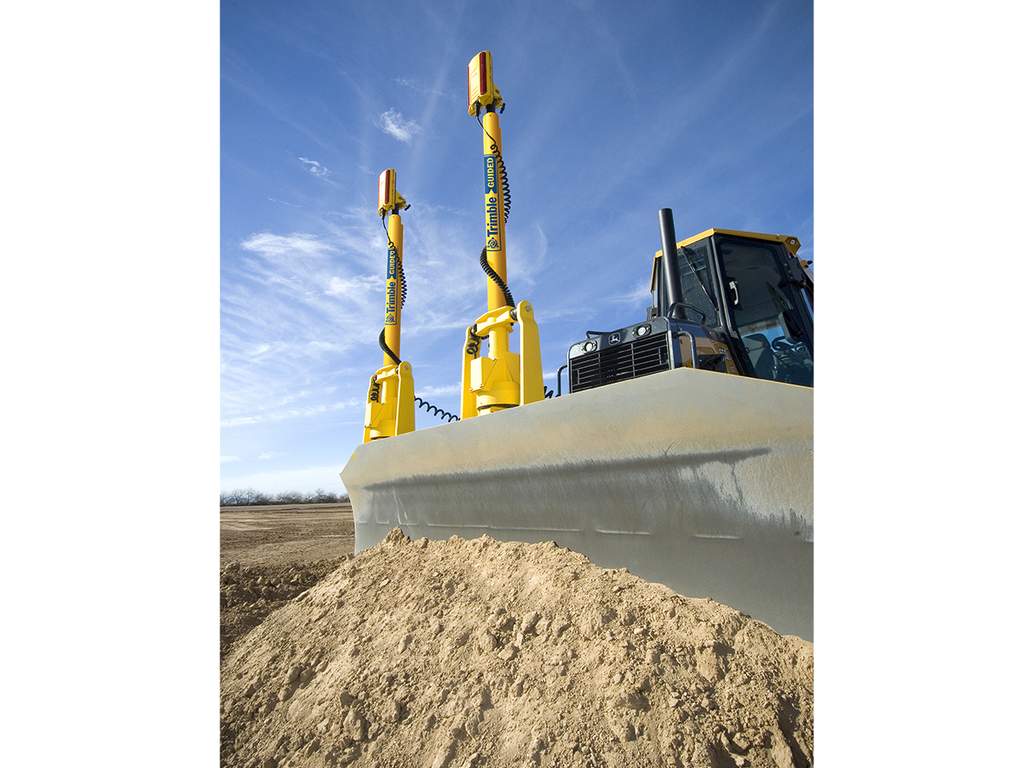

Laserstyring

En laser med to hældninger indstiller målniveauet, mens to lasermodtagere på bladet permanent sender den faktiske højde eller hældning. På grundlag af værdierne hæves/sænkes den proportionale hydraulik automatisk.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Trimble GNSS-maskinmodtager

Trimble GNSS-modtagere muliggør præcis positionering og nøjagtig implementering af terrænmodeller.

MS975-maskinmodtageren er den omkostningseffektive GNSS-modtager til højpræcisions-maskinpositionering til montering på førerhuset. MS975 har de samme tekniske egenskaber som maskinmodtageren MS995, men er ikke egnet til montering på et værktøj.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



MS995-maskinmodtageren er beskyttet mod stød og vibrationer med sin særligt høje vibrationsbeskyttelse og er beregnet til brug  på dozere og gradere.

MS995 sporer de nyeste GPS- og GLONASS-signaler og er udstyret med Trimbles nyeste RTK-databehandlingsteknologi. Det giver hurtigere systeminitialisering i tilfælde af tab af satellitforbindelse samt forbedret modtagelse ved svært tilgængelige områder ved kombineret GPS- og GLONASS-positionering.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



MS955-maskinmodtageren er designet som et modulært GNSS-system. Systemet består af en antenne til satellitmodtagelse og en MS955-computerenhed til bestemmelse af positionen ud fra satellitsignalerne.

Computerenheden af høj kvalitet er fast installeret på maskinen og er forbundet til styresystemet. Modtageren er således beskyttet inde i maskinen, og kun antennen er monteret uden på maskinen.

Med kombinationen af Trimble MS955 GNSS-modtagere og Trimble Zephyr Model3 Rugged antenner til maskinstyring giver Trimble Earthworks-systemet endnu en installationsmulighed.

Den faste installationsvariant af GNSS-maskinstyringssystemet er allerede tilgængelig for mange maskinmodeller. Om denne mulighed også anbefales til dine krav og maskiner, kan du hurtigt finde ud af ved at kontakte din SITECH-kontaktperson.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Integration med

Trimble WorksManager

Trimble WorksManager er Trimbles nye sky-baserede platform til effektiv data- og maskinstyring. Det integrerer Trimble Earthworks-, Siteworks-, Business Center-, GCS900- og SCS900-systemerne.
læs videre »

Trimble Business Center

Kraftfulde moduler hjælper dig med at skabe præcise, integrerede 3D-modeller til anlægs- og vejbygningsprojekter hurtigt og nemt. Træf bedre beslutninger, reducer dyre fejltagelser og øg effektiviteten på kontoret og på byggepladsen.
læs videre »

Trimble WorksOS

Med projektstyringsplatformen kan byggeledere og projektledere se byggeriets fremskridt i realtid sammenlignet med designet i ét enkelt program. Byggeledere ser maskinernes produktivitet i 3D og kan optimere arbejdseffektiviteten på byggepladsen.
læs videre »

Video

Trimble Earthworks dozer

Trimble dozer: Dual GNSS

Trimble Earthworks TD520

Trimble Earthworks introduktion
