Trimble Earthworks til gravemaskine

Nyeste generation af maskinstyring der gør arbejdet mere produktivt

Maskinstyring til gravemaskiner

3D maskinstyring Trimble Earthworks

Forbedr din gravemaskines ydeevne ved jordarbejde med 3D maskinstyring fra Trimble. Arbejd smartere, hurtigere og mere rentabelt med det yderst produktive, integrerede og innovative Trimble Earthworks 3D maskinstyring til gravemaskiner, der fjerner alt gætteri for at opnå den ønskede gravehøjde og minimerer omarbejde. Med positioneringsteknologi kan du arbejde med præcision i et miljø, der stort set er uden afsætningspæle.

Trimble Earthworks maskinstyring til gravemaskiner giver mulighed for større arbejdsbyrde på kortere tid. Softwaren til Earthworks maskinstyring er baseret på Android operativsystemet og er intuitiv og nem at lære.

Intuitiv software, robust hardware

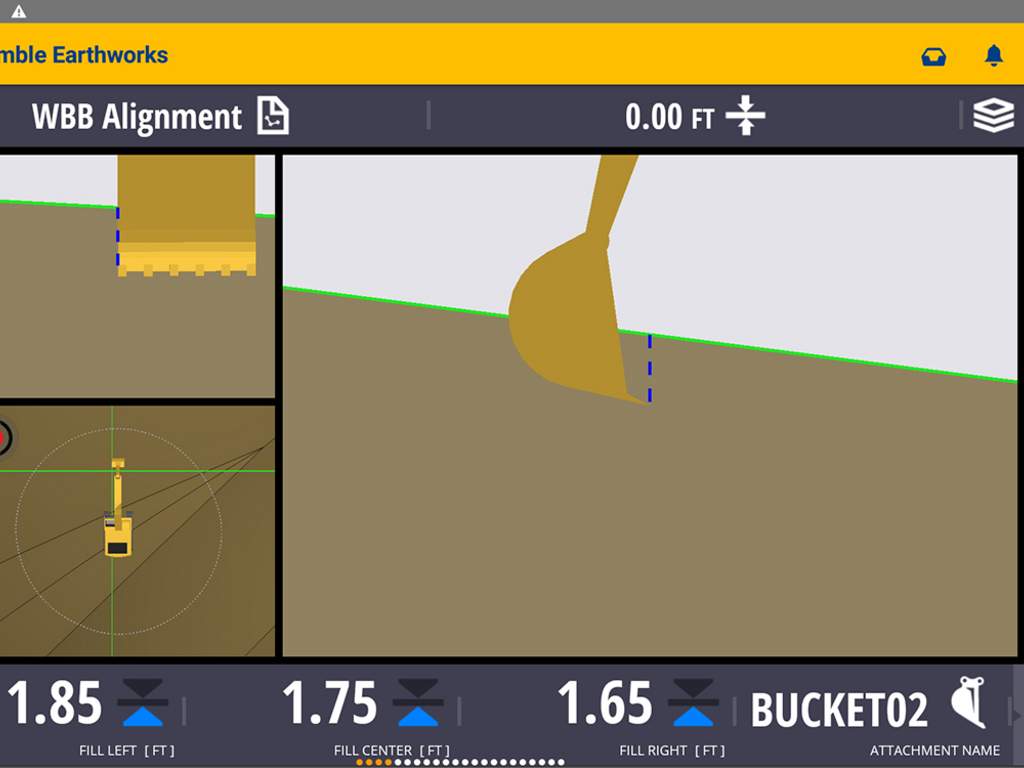

Trimble Earthworks maskinstyring er baseret på en app der kører på Trimble TD520 10" Android touchskærm. Earthworks maskinstyringssoftwaren er udviklet sammen med maskinførere i anlægsbranchen verden over og har en brugerflade, der er optimeret med henblik på brugervenlighed og produktivitet. Hver maskinfører kan tilpasse brugerfladen i maskinstyringen, så det passer til arbejdsgangen for at give maksimal produktivitet.



Maskinstyring med Trimble Earthworks benytter sig af en intuitiv software til Android-operativsystemer og er meget nemt at lære. Den teknisk avancerede software og hardware gør at maskinførere på alle niveauer kan arbejde hurtigere og mere produktivt end nogensinde før. Farverig grafik, naturlige kommandoer og arbejdsmåder samt funktioner, som du nemt udforsker på egen hånd, gør Earthworks intuitivt og brugervenligt.

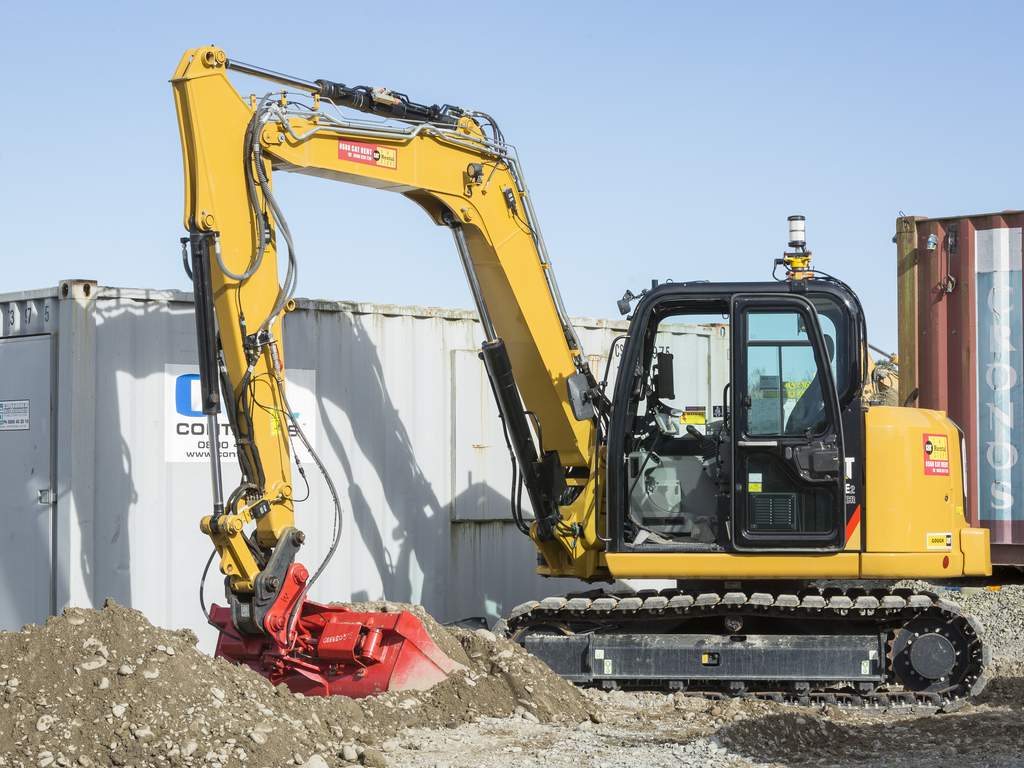

UTS-styring for højeste præcision, selv uden satellitmodtagelse

Ud over GNSS-konfigurationen tilbyder Earthworks også positionering med Universal Total Station. Med UTS-maskinstyring kan arbejdet udføres mere præcist og især i områder, hvor satellitmodtagelse er utilgængelig eller vankelig pga. vegetation, bakker eller bygninger. UTS-styringen tilbyder også nogle nyttige funktioner til maskintracking. Føreren bliver advaret, når udsynet til prismen blokeres, når UTS'ens nøjagtighed ikke længere er tilstrækkelig, eller når det ikke længere er hensigtsmæssigt at bruge UTS'en, fordi den maksimale afstand er overskredet. I dette tilfælde kan føreren skifte til en anden, mere nærliggende UTS og fortsætte arbejdet uden afbrydelse. Desuden tilbyder UTS-konfigurationen understøttelse af svingbom.

I augmented reality-visningen kombineres et live-billede fra frontkameraet med designdataene, så føreren kan se 3D-designdataene i det virkelige miljø på displayet. Designet vises som en overflade med gitterlinjer, så føreren kan se grænser, komplekse former, detaljer samt punkter og andre 3D-designs fra kabinen. Kombinationen af design med den direkte visning af arbejdsområdet giver chaufføren en god orientering, hjælper med at undgå fejl og bidrager i sidste ende til at øge produktiviteten.

Trimble® Earthworks maskinstyringsplatform er branchens første integrerede 3D system med automatik-funktion til eftermontering på gravemaskiner. Platformen har en intuitiv og lærenem brugerflade, der kan tilpasses føreren og dennes arbejdsmetode, således at produktiviteten højnes, uanset hvor erfaren og dygtig føreren er.

Automatisk funktion er der hvor den "ægte maskinstyring" finder sted. Her overtager systemet faktisk maskinens hydraulik og skæret for at automatisere denne udførelse. Dette er især nyttigt, når man skal bygge komplekse hældninger og byggepladsprofiler.

Med maskinen indstillet i ”Autos” eller automatik-funktion styrer føreren stik, og Trimble Earthworks styrer bom og skovl og holder dybden helt nøjagtigt. Dette automatiserer i det væsentlige gravearbejdet og giver føreren mulighed for at opnå en meget ensartet udgravning med høj nøjagtighed og på meget kortere tid.

Den høje præcision betyder mindre efterarbejde og dermed betydelige besparelser i tid og omkostninger. Produktivitetsforøgelser på op til 40 % er mulige med det automatiske system.

Opdatér din Trimble® Earthworks Grade Control Platform med Trimble LOADRITE® Payload Management. Det integrerede vejesystem øger produktiviteten og effektiviteten, så du altid læsser maksimalt, samtidig med at sikkerheden forbedres ved at undgå overlæs. Følg vejningen skovl for skovl og hold øje med mængderne fra en og samme kraftfulde enhed: Trimble Earthworks skærm.

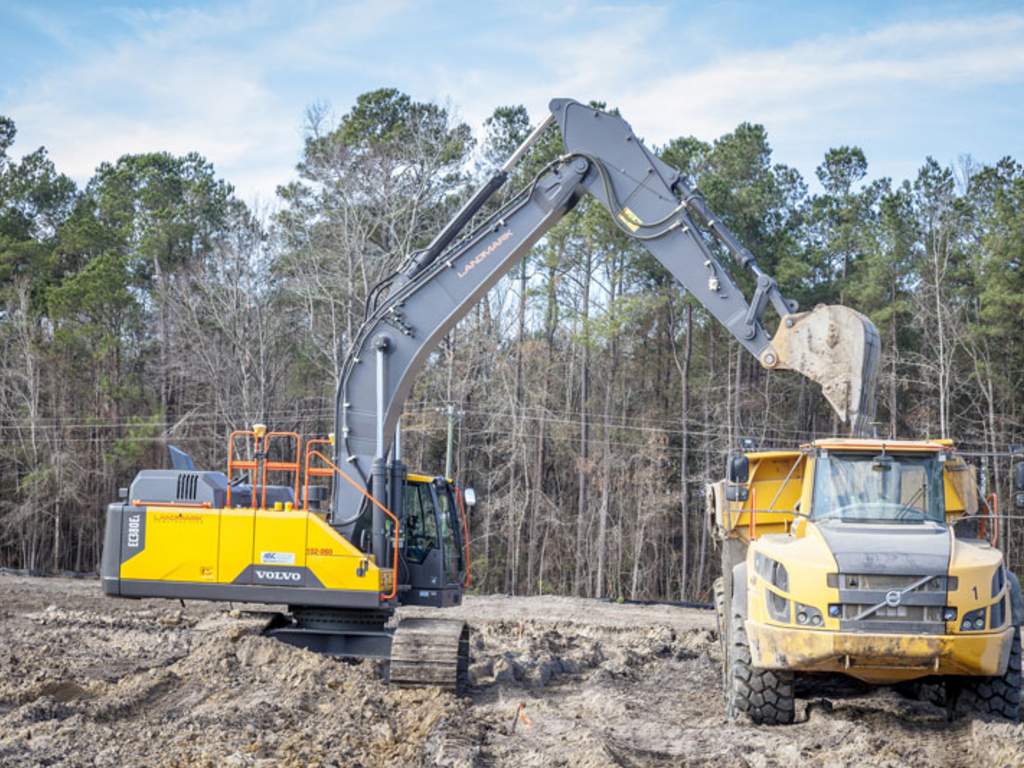

Trimble har integreret det gennemprøvede LOADRITE vejesystem i Earthworks maskinstyring til gravemaskiner. Maskinføreren kan se læsseinformationerne sammen med maskinens kontrolfunktioner på et display og sikrer optimal lastning af lastvognene. Vejesystemet øger produktiviteten på byggepladsen eller ved udvinding af byggematerialer ved hjælp af præcise måledata. Føreren får præcise data om materialevægten i skovlen og den samlede vægt pr. lastbil, projekt eller dag.

Med den nye Earthworks 1.7-version har Trimble automatiseret tiltrotatorstyringen. Når tiltrotatorer anvendes på gravemaskinen, kan føreren se skovlens position og orientering uanset rotationen. Føreren genkender både højden og placeringen af skovlens skærekant i terrænmodellen. Med automatiseringen af rotationen kan chaufførerne arbejde endnu mere intuitivt og hurtigt end tidligere. Dette gælder især, når du skaber komplekse terrænformer, hvor det giver god mening at bruge tiltrotatoren.

Anvendelse

Trimble 3D maskinstyringssystem egner sig især til masseudgravninger og skabelse af komplekse terrængeometrier som f.eks:

  • Rekultivering
  • Opførelse af dæmninger
  • Nye infrastrukturprojekter
  • Lossepladser
  • Diger, dæmninger, grøfter og udgravninger
  • Landindvinding og udgravning af vandveje

Konfigurationer:

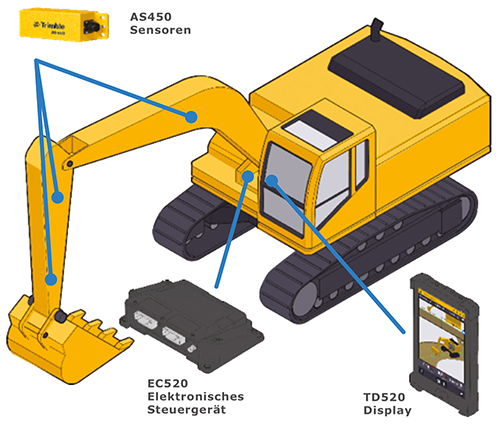

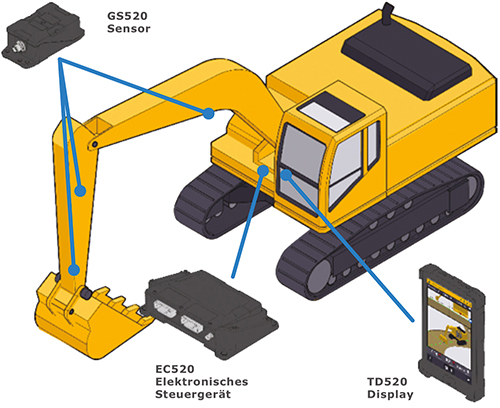

Basissystem

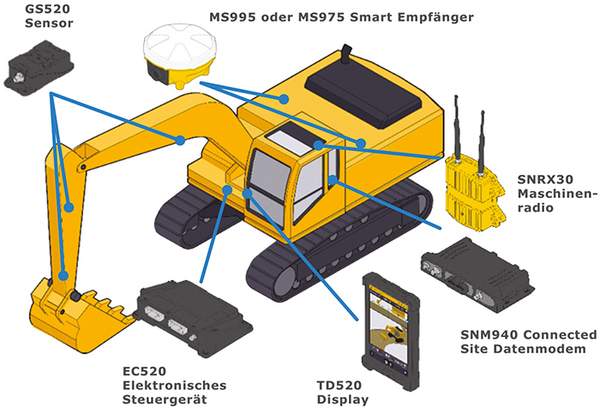

Dual GNSS System

Automatik system

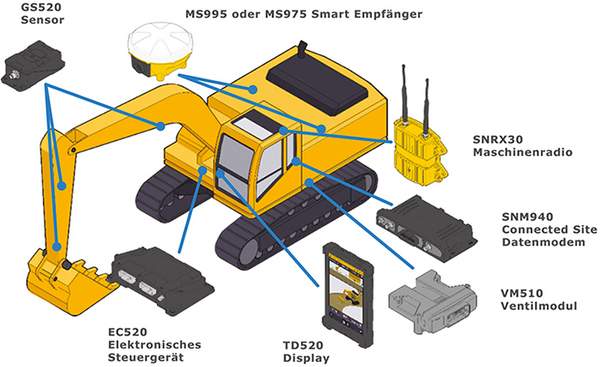

Universal totalstation

Trimble GNSS maskinmodtagere

Med Trimble GNSS maskinmodtagere opnåes præcis positionering og nøjagtig implementering af terrænmodeller.

MS975-maskinmodtageren er den omkostningseffektive GNSS-modtager til højpræcisions-maskinpositionering til montering på førerhuset. MS975 har de samme tekniske egenskaber som maskinmodtageren MS995, men er ikke egnet til montering på et værktøj.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



MS995-maskinmodtageren er beskyttet mod stød og vibrationer med sin ekstra høje vibrationsbeskyttelse og er beregnet til brug på maskinværktøjet på dozere og gradere.

MS995 sporer de nyeste GPS- og GLONASS-signaler og er udstyret med den nyeste Trimble-teknologi til behandling af RTK-data. Det giver hurtigere systeminitialisering i tilfælde af tab af satellitforbindelse samt forbedret modtagelse nær svart tilgængelige områder gennem kombineret GPS- og GLONASS-positionering.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Trimble MS955 maskinmodtager er udformet som et modulært GNSS-system. Systemet består af en antenne til satellitmodtagelse og en MS955-computerenhed til bestemmelse af positionen ud fra satellitsignalerne.

Computerenheden af høj kvalitet er fast installeret på maskinen og er forbundet til styresystemet. Modtageren er således beskyttet inde i maskinen, og kun antennen er monteret uden på maskinen.

Med kombinationen af Trimble MS955 GNSS-modtagere og Trimble Zephyr Model3 Rugged antenner til maskinstyring giver Trimble Earthworks-systemet endnu en installationsmulighed.

Den faste installationsvariant af GNSS-maskinstyringssystemet er allerede tilgængelig for mange maskinmodeller. Om denne mulighed også anbefales til dine krav og maskiner, kan du hurtigt finde ud af ved at kontakte din SITECH-kontaktperson.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Integration med

Trimble WorksManager

Trimble WorksManager er Trimbles sky-baserede platform til effektiv data- og maskinstyring. Det integrerer systemerne: Trimble Earthworks, Siteworks, Business Center og WorksOS
læs videre »

Trimble Business Center

Integrerbar løsning der forbinder kontor og markarbejdet. Effektiv og modulopbygget kontorsoftware. Opret 3D modeller, foretag ændringer, udarbejd rapporter mm. Tillader flere brugere at arbejde med samme design og data.
læs videre »

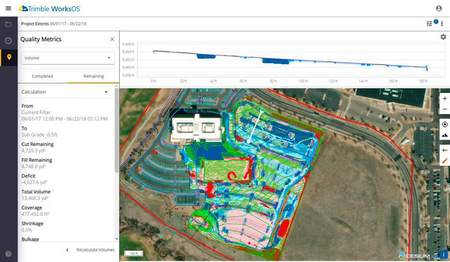

Trimble WorksOS

WorksOS integrerer designdataene fra Trimble Business Center og projektdataene fra Trimble WorksManager samt de aktuelle data fra maskinerne. Sikrer at alle involverede i projektet har adgang til de seneste oplysninger.
læs videre »
