Trimble Earthworks til grader

Den nye generation af maskinstyring der gør arbejdet mere produktivt

Maskinstyring grader

Trimble maskinstyrings tilbyder fleksibilitet med den højeste nøjagtighed og konstant kontrol af position og højde. Arbejd mere produktivt og effektivt inden for jordbearbejdning ved at bruge Trimble maskinstyring og teknologi til din grader.

De effektive systemer til maskinstyring kan hurtigt implementeres og kræver ingen yderligere infrastruktur.

Vores systemer til maskinstyring kan konfigureres til alle maskinproducenter.

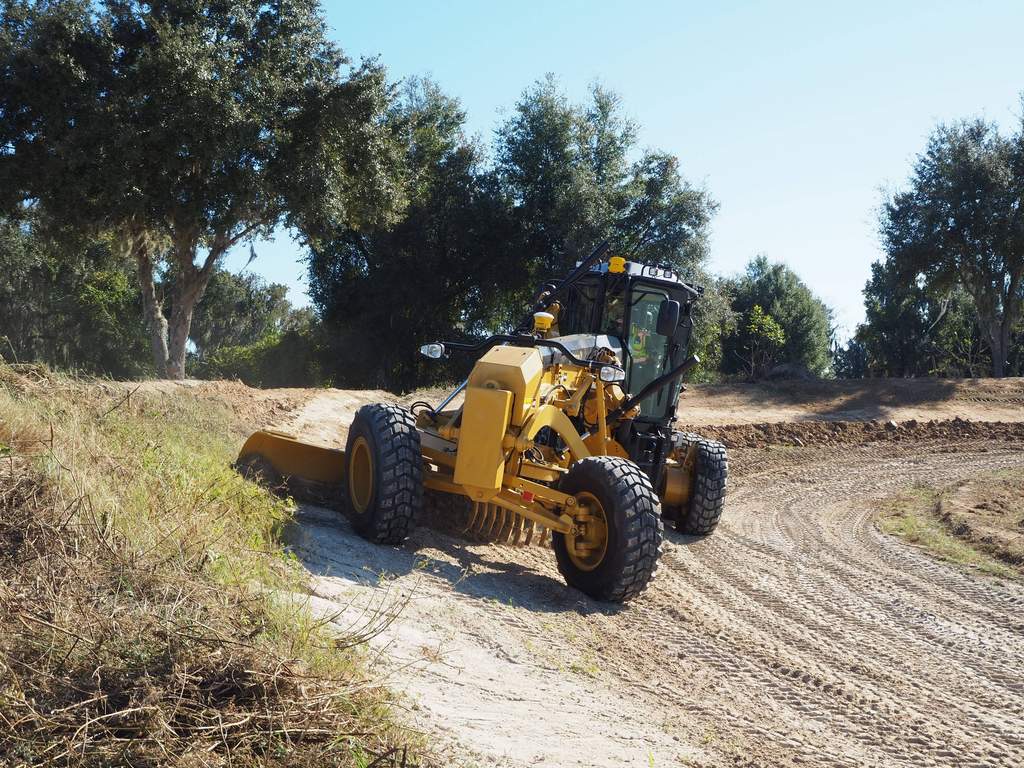

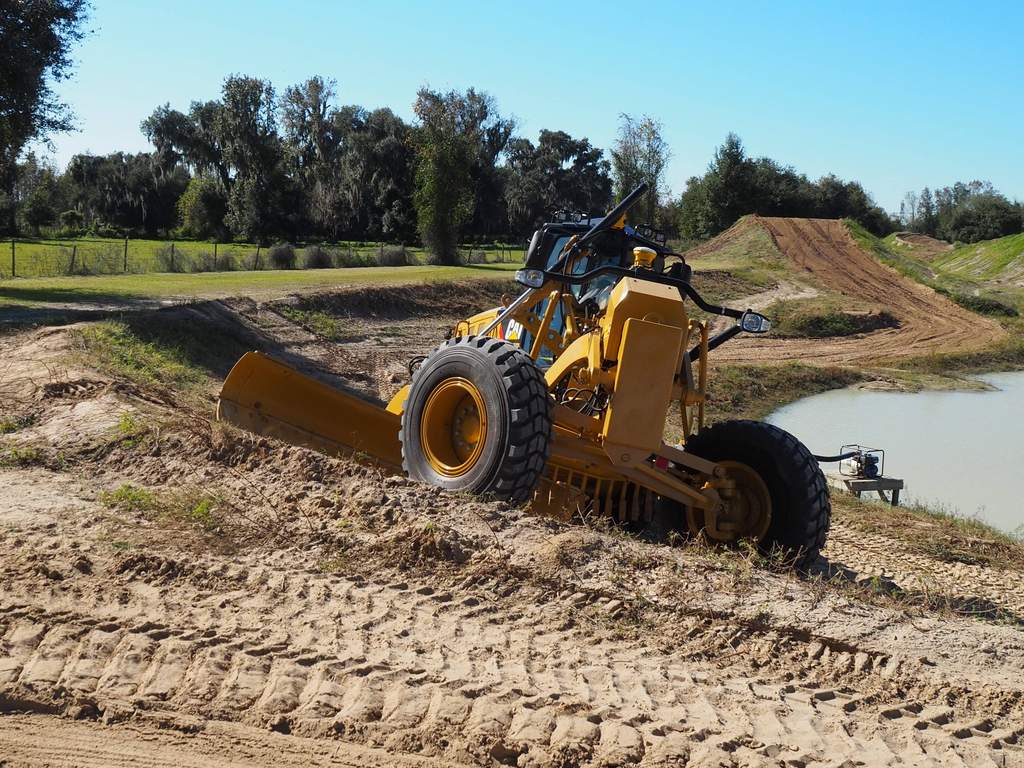

Earthworks til gradere er et maskinstyringssystem, der er meget nemt at bruge og fungerer hurtigere og mere præcist end tidligere. Udstyret med dobbelt GNSS og de nye IMU-sensorer giver mulighed for en høj arbejdshastighed med meget høj nøjagtighed. Alternativt er det muligt at positionere med UTS. Fordelene ved denne løsning er millimeterpræcisionen til finnivellering og arbejde i områder, hvor der ikke er mulighed for satellitmodtagelse eller kun i begrænset omfang. For maksimal bevægelsesfrihed på stejle skråninger eller for at skabe komplekse terrænformer understøttes 3D GNSS-styring af gradere uden mast. Til dette formål er der monteret en modtager på førerhuset og en på maskinens front.

Robust hardware

Trimble Earthworks til gradere bruger de samme hardwarekomponenter til registrering, styring og GNSS-modtagelse som gravemaskine- eller dozerstyringen. De nye responsive IMU-sensorer (Inertial Measurement Unit) kombineret med GNSS-styring giver øget nøjagtighed og stabilitet, især ved finnivellering. Føreren betjener systemet via den nye og brugervenlige Earthworks-app, der er meget nem at forstå. Den betjenes via den flytbare Trimble TD520 touchskærm på 10 tommer med Android styresystem.

Intuitiv software

Appen tilbyder farverig 3D-grafik, naturlig interaktion og intuitive funktioner, der kan tilpasses efter brugeren. Med frit valgbare og konfigurerbare visninger kan grænsefladen tilpasses optimalt til førerens behov. Brugeren kan vælge de muligheder, som han kan arbejde bedst med og opnå den højeste produktivitet. Jordarbejde med appen kan nemt tillæres undervejs. Den brugerorienterede grænseflade kan betjenes intuitivt og giver mulighed for en højere arbejdshastighed og dermed en øget produktivitet for graderen.

Trimble Earthworks til alle maskiner

Trimble Earthworks maskinstyring til grader er bygget på samme princip som Earthworks til gravemaskine og dozer. Entreprenører kan nu bruge Earthworks til hele deres flåde af jordflytningskøretøjer og opnå betydelige produktivitetsfordele. Desuden kan de drage fordel af, at de enkelte Earthworks-komponenter kan flyttes fra den ene til den anden maskintype.

Anvendelse

3D-systemet er særligt velegnet til komplekse terrænkonturer som f.eks:

Kurver
Krumninger
Højdeangivelser
Forskydninger
Hældningsændringer

Komponenter

Elektronisk kontrolenhed EC520

Elektronisk kontrolenhed EC520

Computerenheden er adskilt fra displayet, men er stadig installeret på maskinen. Betjening og konfiguration sker via Earthworks-appen på TD520 Android-skærmen, og GS520-sensoren for den øverste del af maskinen er integreret direkte i EC520. Den interne hukommelse på 4 GB giver tilstrækkelig kapacitet til maskindata og design. De nødvendige softwareopdateringer installeres nemt via Eartwhorks-appen på TD520.

Touchskærm Android TD520

Touchskærm Android TD520

TD520 skærmen med touchscreen kører på Android styresystemet og har 16 GB intern hukommelse. Touchskærmen på 10,1" med en opløsning på 1920 x 1200 pixels er meget let at læse selv i dagslys. Det anvendte Gorilla Glass og det robuste beskyttelsescover sikrer den bedst mulige beskyttelse. På bagsiden af TD520 er der et 8-polet stik, og strømforsyningen er ekstern. TD520 leveres med et års hardwaregaranti.

Sensor GS520

Sensor GS520

GS520 er en nyudviklet, hurtig og stabil 6-akses gyrosensor med en udgangsfrekvens på 100 Hz. Den kan monteres i alle retninger og er ca. 1/3 mindre end AS450-enheden. GS520 er varmebærende og kan bruges i vand med en dybde på ned til 1 m. Selv hammerarbejde er ikke noget problem for GS520. Der er et M12-stik på sensoren, og strømmen leveres via 9V - 32V DC. Den samme GS520-sensor anvendes i alle typer maskiner (gravemaskiner, dozere, gradere osv.).


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



GCS900-produktfamilien giver dig mulighed for at starte med en simpel 2D-controller og opgradere til et 3D GPS- eller UTS-system, hvis det er nødvendigt.

Integrationen af positioneringsteknologi giver dig mulighed for at arbejde pålideligt i et miljø, der næsten er uden afsætningspæle. Styringen giver fleksibilitet ved jordarbejde med høj nøjagtighed og konstant kontrol af position og højde. Kontrolsystemet sammenligner konstant skærets position med terrænmodellen og viser føreren position, højde og tværhældning samt alle andre oplysninger. GCS900 kan fås med automatisk bladstyring som ekstraudstyr.


Den planlagte terrænkontur oprettes i én arbejdsgang. Den klassiske opmålingsindsats, den langsomme tilgang til den endelige form og efterbearbejdning er fuldstændig elimineret.

Anvendelse

3D-systemet er særligt velegnet til komplekse terrænkonturer.

  • Kurver
  • Krumninger
  • Højdeangivelser
  • Forskydninger
  • Hældningsændringer

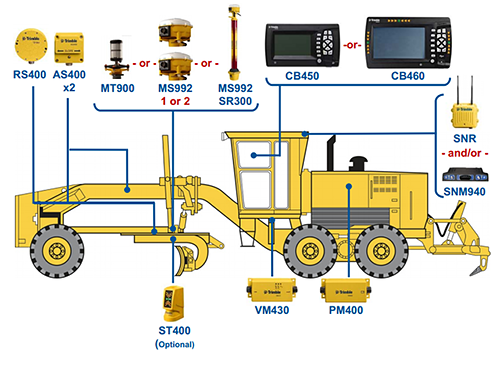

Konfigurationer

Single GNSS

Måler permanent graderens position og hældning og sammenligner den med ønskede målhøjde i den digitale terrænmodel.

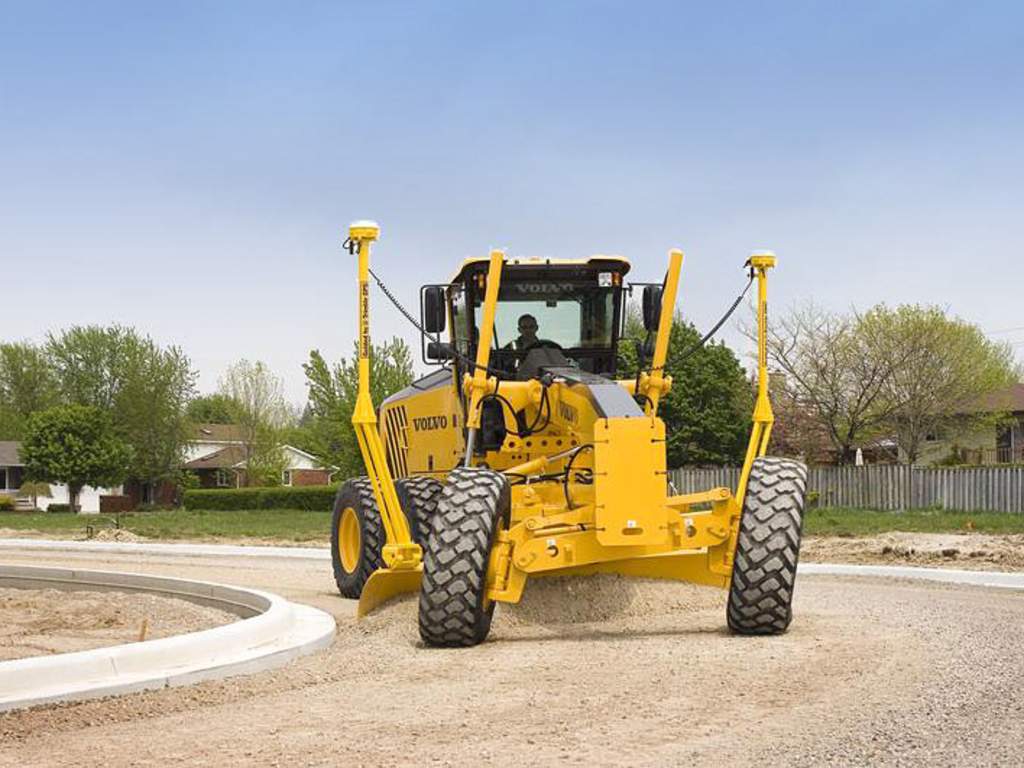

Dual GNSS

Måler den nøjagtige position og hældning af graderskæret for at producere komplekse terrænoverflader.

Universal Totalstation

Positionering med totalstation garanterer den højeste nøjagtighed til overfladekontrol og udlægning af materialer og kan anvendes på steder, hvor satellitmodtagelse ikke er mulig eller forstyrres (beliggenhed i indre byområder, afskærmning af høje træer, tunneler, kløfter, bjerge eller lignende).

Komponentenr


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



GCS900 2D-systemet er et ekstremt fleksibelt system til styring af hældninger og niveauer. Den kan bruges i tre forskellige konfigurationer, der øger produktiviteten på din grader. Der opnås en større arealproduktion, og der kan spares på afmærkning, arbejdskraft og maskinomkostninger.

Det modulære design giver dig mulighed for at opgradere 2D-maskinstyringen til et 3D GPS- eller UTS-system, når behovet opstår.

Anvendelse

2D-systemet er særligt velegnet til:

  • Vejbygning
  • Vedligeholdelse af veje
  • Udvindingsindustrien
  • Volde
  • Grøfter og dæmninger
  • Landbrug og skovbrug

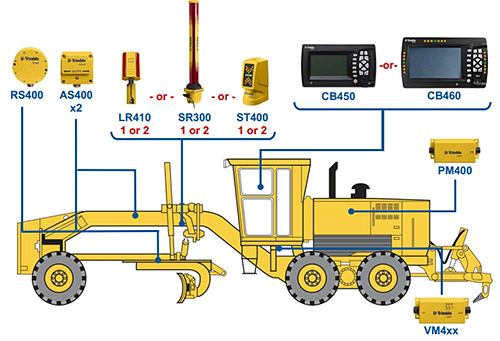

Komponenter

Konfigurationer

Basissystem

Enhver ønsket tværhældning er forudvalgt i styreenheden, sensorerne leverer permanente faktiske værdier, og styreenheden sammenligner disse med de forudindstillede målværdier. Forskelværdierne bruges til direkte at styre ventilerne på sorteringsmaskinerne.

Ultralyd

Når der oprettes et fint underlag med eksisterende højdereferencer, bestemmes referencehøjden af ultralydssensoren.

Den ønskede tværhældning er forudvalgt i styreenheden, så højden og tværhældningen skabes automatisk under en overkørsel.

Laserstyring

Med to hældningslasere bestemmes måleniveauet, mens to lasermodtagere på bladet bestemmer den faktiske højde og den faktiske hældning. Forskellene omdannes til elektriske signaler og resulterer i en automatiseret hæve-/sænkefunktion.

Systemets nøjagtighed er ±5 mm og ±10 mm ved bladet. Laserstyringen er særlig velegnet til brug i byggesektoren. Med en hældningslaser fra Trimble GL-serien kan der dækkes en arbejdsradius på ca. 400 m.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Trimble GNSS-maskinmodtager

Trimble GNSS-modtagere muliggør præcis positionering og nøjagtig implementering af terrænmodeller.

MS975-maskinmodtageren er den omkostningseffektive GNSS-modtager til højpræcisions-maskinpositionering til montering på førerhuset. MS975 har de samme tekniske egenskaber som maskinmodtageren MS995, men er ikke egnet til montering på et værktøj.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



MS995-maskinmodtageren er beskyttet mod stød og vibrationer med sin ekstra høje vibrationsbeskyttelse og er beregnet til brug på maskinværktøjet på dozere og gradere.

MS995 sporer de nyeste GPS- og GLONASS-signaler og er udstyret med den nyeste Trimble-teknologi til behandling af RTK-data. Det giver hurtigere systeminitialisering i tilfælde af tabt satellitforbindelse samt forbedret modtagelse nær svært tilgængelige områder ved hjælp af kombineret GPS- og GLONASS-positionering.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



MS955-maskinmodtageren er designet som et modulært GNSS-system. Systemet består af en antenne til satellitmodtagelse og en MS955-computerenhed til bestemmelse af positionen ud fra satellitsignalerne.

Computerenheden af høj kvalitet er fast installeret på maskinen og er forbundet til styresystemet. Modtageren er således beskyttet inde i maskinen, og kun antennen er monteret uden på maskinen.

Med kombinationen af Trimble MS955 GNSS-modtagere og Trimble Zephyr Model3 Rugged antenner til maskinstyring giver Trimble Earthworks-systemet endnu en installationsmulighed.

Den faste installationsvariant af GNSS-maskinstyringssystemet er allerede tilgængelig for mange maskinmodeller. Om denne mulighed også anbefales til dine krav og maskiner, kan du hurtigt finde ud af ved en drøftelse med din SITECH-kontaktperson.


Ved at indsende kontaktformularen accepterer du, at dine persondata vil blive brugt til at behandle din anmodning (du kan finde yderligere oplysninger og tilbagekaldelsesinstruktioner i databeskyttelseserklæringen).



De *markede felter er obligatoriske.



Integration med

Trimble WorksManager

Trimble WorksManager er Trimbles nye sky-baserede platform til effektiv data- og maskinstyring. Det integrerer Trimble Earthworks-, Siteworks-, Business Center-, GCS900- og SCS900-systemerne.
læs videre »

Trimble Business Center

De kraftfulde moduler i Trimble Business Center hjælper dig med at skabe præcise, integrerede 3D-modeller til anlægs- og vejbygningsprojekter hurtigt og nemt. Træf bedre beslutninger, reducer dyre fejltagelser og øg effektiviteten på kontoret og på byggepladsen.
læs videre »

Trimble WorksOS

Med projektstyringsplatformen kan byggeledere og projektledere se byggeriets fremskridt i realtid sammenlignet med designet i ét enkelt program. Byggeledere ser maskinernes produktivitet i 3D og kan optimere arbejdseffektiviteten på byggepladsen
læs videre »
